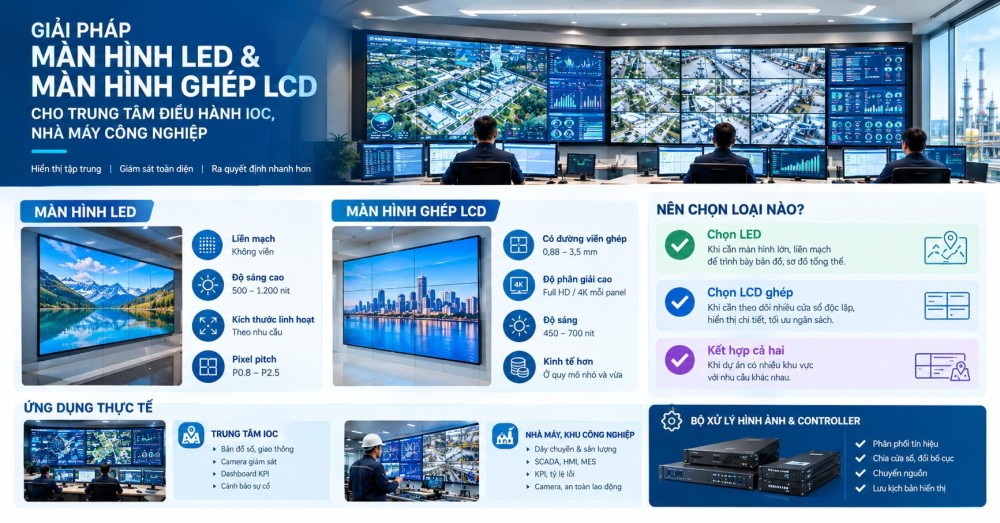

Giải pháp màn hình LED và màn hình ghép LCD cho Trung tâm điều hành IOC, nhà máy công nghiệp

Khi cần theo dõi hàng chục camera, nhiều hệ thống phần mềm và dữ liệu sản xuất cùng lúc, doanh nghiệp cần một hệ thống hiển thị tập trung để nhìn toàn bộ tình hình tại một nơi. Bài viết giới thiệu hai công nghệ phổ biến nhất – màn hình LED và màn hình ghép LCD – và cách chọn giải pháp phù hợp.

1. Hệ thống hiển thị tập trung là gì?

IOC (Intelligent Operations Center) là trung tâm điều hành thông minh, nơi tập hợp dữ liệu từ camera, cảm biến và các phần mềm quản lý để giám sát và ra quyết định. Phòng điều khiển nhà máy đảm nhiệm vai trò tương tự với dây chuyền sản xuất.

Một hệ thống hiển thị tập trung gồm bốn phần: màn hình hiển thị (LED hoặc LCD ghép), bộ xử lý hình ảnh/controller, các nguồn tín hiệu (camera, máy tính, SCADA, MES…) và phần mềm điều khiển bố cục.

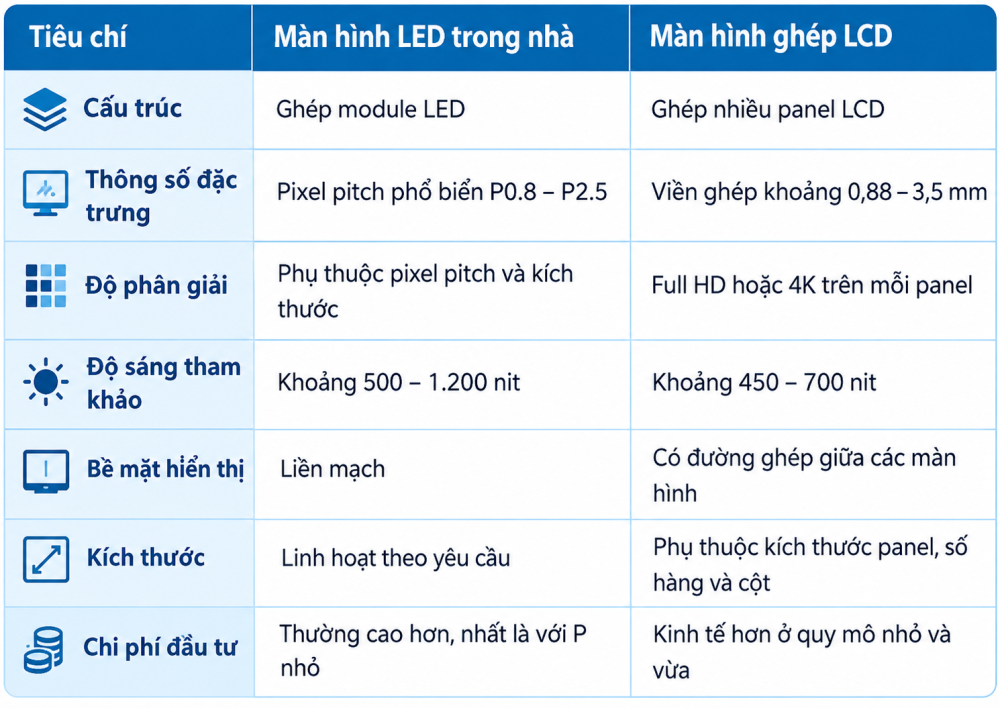

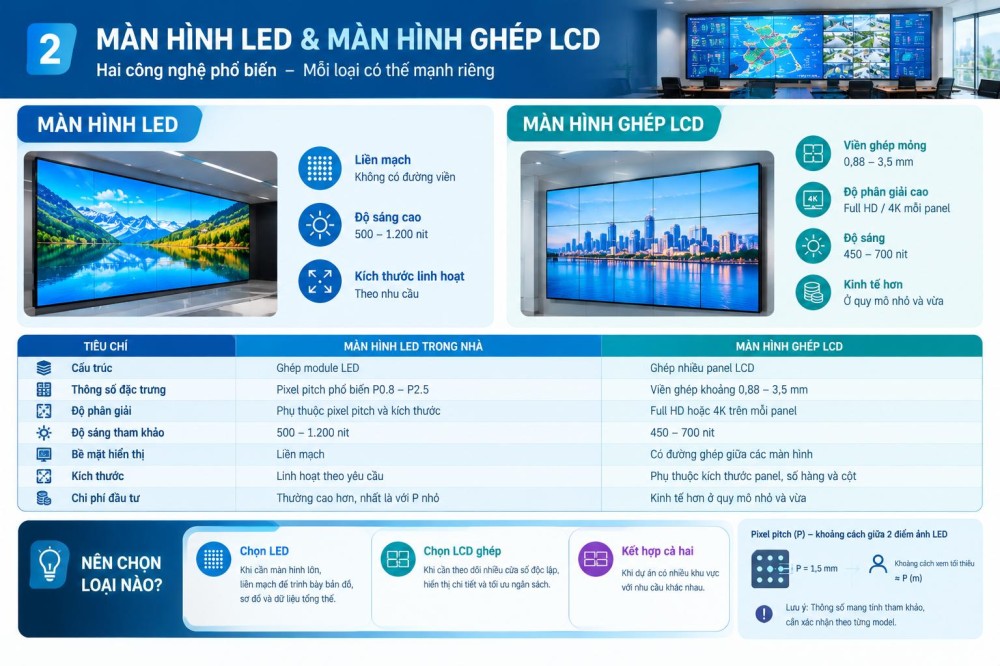

2. Màn hình LED và màn hình ghép LCD

  • Màn hình LED: ghép từ nhiều module có điểm ảnh LED tự phát sáng, tạo bề mặt liền mạch, không có đường viền, kích thước thiết kế linh hoạt.
  • Màn hình ghép LCD: ghép nhiều màn hình LCD viền mỏng theo ma trận (2×2, 3×3, 4×4). Mỗi panel có độ phân giải cao nên chữ và số liệu chi tiết rất rõ, nhưng tại vị trí ghép luôn có đường viền.

Pixel pitch (P): khoảng cách giữa hai điểm ảnh LED, tính bằng mm (P1.5 = 1,5 mm). Số càng nhỏ, hình ảnh càng sắc nét khi nhìn gần nhưng chi phí càng cao. Theo quy tắc tham khảo, khoảng cách xem tối thiểu (m) xấp xỉ giá trị P (mm).

Lưu ý: thông số mang tính tham khảo, cần xác nhận theo từng model. Pixel pitch của LED và độ rộng viền của LCD là hai đại lượng khác bản chất, không so sánh trực tiếp.

Nên chọn loại nào?

  • Chọn LED khi cần màn hình lớn, liền mạch để trình bày bản đồ, sơ đồ và dữ liệu tổng thể.
  • Chọn LCD ghép khi cần theo dõi nhiều cửa sổ độc lập, hiển thị chi tiết và tối ưu ngân sách.
  • Kết hợp cả hai khi dự án có nhiều khu vực với nhu cầu khác nhau.

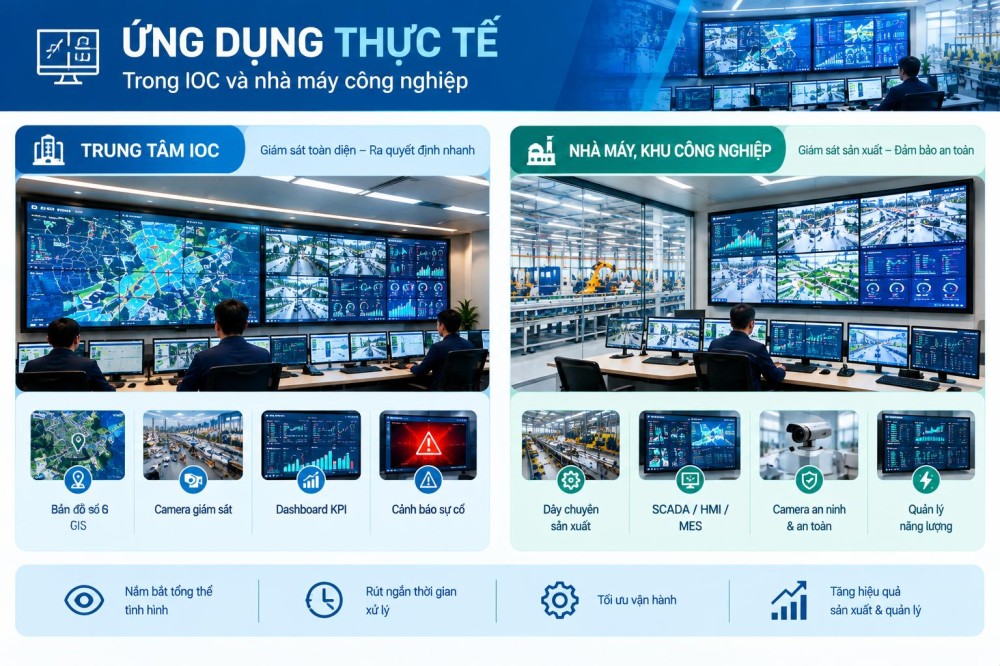

3. Ứng dụng trong IOC và nhà máy

  • Trung tâm IOC: bản đồ số GIS, giao thông và hạ tầng; hình ảnh camera; dashboard KPI; thông tin sự cố và cảnh báo từ nhiều phòng ban.
  • Nhà máy, khu công nghiệp: giám sát dây chuyền và sản lượng; dữ liệu SCADA, HMI, MES; KPI và tỷ lệ lỗi; camera an ninh, an toàn lao động; quản lý năng lượng.

Hệ thống giúp quản lý nắm tình hình tổng thể, rút ngắn thời gian tiếp cận thông tin và phối hợp xử lý sự cố nhanh hơn. Hiệu quả thực tế còn phụ thuộc vào chất lượng dữ liệu, phần mềm và mức độ tích hợp.



4. Bộ xử lý hình ảnh và controller

Đây là “bộ não” giúp nhiều nguồn tín hiệu hiển thị đúng vị trí, đúng kích thước trên màn hình lớn: phân phối tín hiệu, chia cửa sổ, đổi bố cục, chuyển nguồn và lưu các kịch bản hiển thị. LED và LCD ghép cần loại thiết bị điều khiển tương ứng. Khi thiết kế, cần xác định số nguồn vào, độ phân giải, số cửa sổ đồng thời và nhu cầu mở rộng.

5. Tiêu chí lựa chọn

  • Không gian và khoảng cách xem: quyết định kích thước và pixel pitch.
  • Nội dung hiển thị: bản đồ tổng thể, camera, biểu đồ hay chữ nhỏ.
  • Số nguồn tín hiệu: quyết định cấu hình controller.
  • Thời gian vận hành: thiết bị phù hợp với hoạt động liên tục 24/7.
  • Ngân sách và bảo trì: tính tổng chi phí đầu tư, điện năng, linh kiện, hỗ trợ kỹ thuật.
  • Khả năng mở rộng: dự phòng thêm màn hình và nguồn dữ liệu.

6. BTTEK – Tư vấn giải pháp hiển thị chuyên nghiệp

BTTEK cung cấp màn hình LED, màn hình ghép LCD, bộ xử lý hình ảnh, controller và thiết bị phụ trợ cho các dự án IOC, phòng giám sát và nhà máy công nghiệp. Chọn đúng công nghệ ngay từ đầu giúp tối ưu chất lượng hiển thị, chi phí đầu tư và khả năng vận hành lâu dài.



Liên hệ BTTEK để được tư vấn cấu hình theo diện tích lắp đặt, khoảng cách quan sát, số lượng nguồn tín hiệu và ngân sách dự kiến.
